Cisco製品型番の見方
シスコスイッチ Cisco Catalyst 9000シリーズ

Cisco製品型番の見方 (シスコスイッチ)

Cisco Catalyst 9000シリーズ

Cisco Catalyst9000シリーズとは？

Cisco Catalyst9000シリーズはCisco Systemsのネットワークスイッチのシリーズです。

IoT やモビリティ、クラウド活用など、企業の新たなニーズに対応し、シンプルな運用管理を実現。人間工学に基づいた製品デザインが特徴です。

なお、Cisco Catalyst 9100シリーズはアクセスポイント、Cisco Catalyst 9800シリーズはワイヤレスコントローラーとなっています。こちらのページではCisco Catalyst 9200,9300,9400,9500,9600シリーズのスイッチについて説明しています。

Cisco Catalyst9000シリーズ型番の見方

Cisco Catalyst 9000シリーズの製品型番は、型番を見ただけでその製品の大まかなスペックが把握できるようになっています。

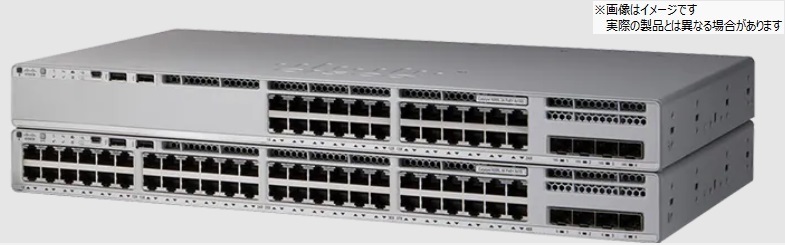

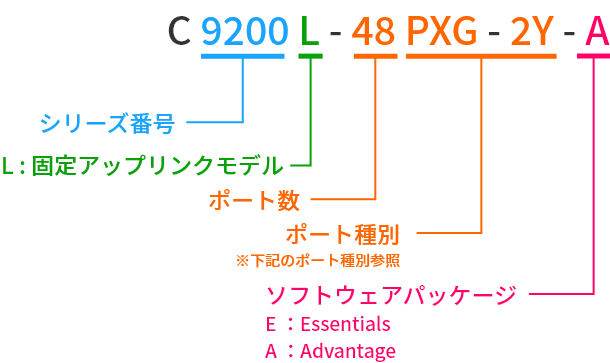

固定構成型スイッチ例) C9200L-48PXG-2Y-A

C9200L-48PXG-2Y-Aの場合の型番の見方です。

C9200L-48PXG-2Y-AはCisco Catalyst9200シリーズの固定アップリンクモデルで、48ポート(30W PoE+ 給電対応ポート, 0GE mGigポート または 10GE SFP+ モジュールスロット, 1GE銅線ポート または 1GE SFPモジュールスロット, 25GE SFP28 モジュールスロット×2)を備えており、Advantageのソフトウェアパッケージが付属しているモデルであることが分かります。

モジュラ型スイッチ（シャーシ）

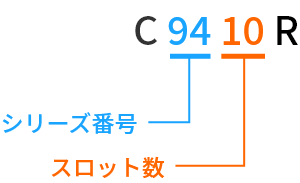

C9410Rの場合の型番の見方です。

ポート種別

ポート種別を表す記号には、固定構成型スイッチだけでなく、ネットワークモジュールやラインカードも含めて、ほぼ一貫して次のルールでアルファベットが使用されています。

P	30 W PoE+ 給電対応ポート
U	60 W UPOE 給電対応ポート
H	90 W UPOE+ 給電対応ポート
T	1GE 銅線ポート
M	2.5GE mGig ポート
N	5GE mGig ポート
X	10GE mGig ポートまたは 10GE SFP+ モジュールスロット
G	1GE 銅線ポートまたは 1GE SFP モジュールスロット
S	1GE SFP モジュールスロット
Y	25GE SFP28 モジュールスロット
Q	40GE QSFP+ モジュールスロット
C	100GE QSFP28 モジュールスロット

ソフトウェアパッケージ(DNAライセンス)

Cisco Catalyst9000シリーズスイッチではソフトウェアパッケージ（ライセンス）を次の3つの組み合わせから選択できます。

Essentials	永年ライセンスで使用できるNetwork Essentialsパッケージと期間ベース（3・5・7年）のサブスクリプションライセンスで使用できるCisco DNA Essentialsパッケージ
Advantage	永年ライセンスで使用できる Network Advantageパッケージと期間ベース（3・5・7年）のサブスクリプションライセンスで使用できるCisco DNA Advantageパッケージ
Premier	永年ライセンスで使用できる Network Advantage パッケージと期間ベース（3・5・7年）のサブスクリプションライセンスで使用できる Cisco DNA Advantage パッケージ、さらに Cisco Identity Services Engine（ISE）ライセンスと Cisco Secure Network Analytics ライセンス

Cisco Catalyst9000シリーズのレンタルについて

レンタルネットワークではCisco Catalyst9000シリーズを含むCisco,Juniper等のネットワーク機器のレンタルサービスを提供しています。IT・ネットワーク機器に特化した豊富な在庫・部材を保有しており、レンタル期間中もセンドバック保守付で安心してご利用ただけます。お気軽にお見積・在庫確認ください。

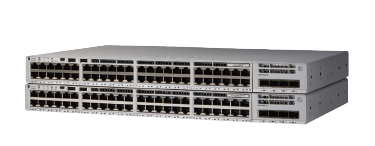

Catalyst9200シリーズ

	C9200-24T-A Cisco Catalyst 9200シリーズデータ専用モデル Advantage	見積依頼へ
	C9200-24T-E Cisco Catalyst 9200シリーズデータ専用モデル Essentials	見積依頼へ
	C9200-48P-E Cisco Catalyst 9200 シリーズ　スタック機能搭載、モジュラアップリンクモデル、フルPoE+(最大1440W) 48ポート L3スイッチ Essentials	見積依頼へ
	C9200-48T-A Cisco Catalyst 9200 シリーズ　スタック機能搭載、モジュラアップリンクモデル、48ポート L3スイッチ Advantage	見積依頼へ
	C9200-48T-E Cisco Catalyst 9200 シリーズ　スタック機能搭載、モジュラアップリンクモデル、48ポート L3スイッチ Essentials	見積依頼へ
	C9200L-24P-4G-E Cisco Catalyst 9200 シリーズ　スタック機能搭載、固定アップリンクモデル(1GbE×4)、フルPoE+(最大740W) 24ポート L3スイッチ Essentials	見積依頼へ
	C9200L-24T-4G-A Cisco Catalyst 9200 シリーズ　スタック機能搭載、固定アップリンクモデル(1GbE×4)、24ポート L3スイッチ Advantage	見積依頼へ
	C9200L-24T-4G-E Cisco Catalyst 9200 シリーズ　スタック機能搭載、固定アップリンクモデル(1GbE×4)、24ポート L3スイッチ Essentials	見積依頼へ
	C9200L-24T-4X-E Cisco Catalyst 9200 シリーズ　スタック機能搭載、固定アップリンクモデル(10GbE×4)、24ポート L3スイッチ Essentials	見積依頼へ
	C9200L-48T-4G-A Cisco Catalyst 9200 シリーズ　スタック機能搭載、固定アップリンクモデル(1GbE×4)、48ポート L3スイッチ Advantage	見積依頼へ
	C9200-NM-4G Cisco Catalyst 9200(C9200-XX)用 4 × 1GE SFP ネットワークモジュール	見積依頼へ

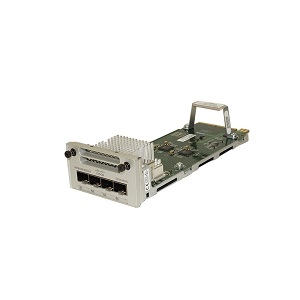

	C9200-NM-4X Cisco Catalyst 9200(C9200-XX)用 4 × 10GE SFP+ ネットワークモジュール	見積依頼へ

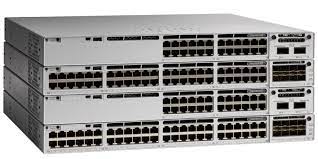

Catalyst9300シリーズ

	C9300X-24HX-A Catalyst 9300 シリーズ	見積依頼へ
	C9300-24P-A Cisco Catalyst 9300 シリーズ　スタック機能搭載、モジュラアップリンクモデル、PoE+(最大720W) 24ポート L3スイッチ Advantage	見積依頼へ
	C9300-24T-E Cisco Catalyst 9300 シリーズ　スタック機能搭載、モジュラアップリンクモデル、24ポート L3スイッチ Essentials	見積依頼へ
	C9300-24T-A Cisco Catalyst 9300 シリーズ　スタック機能搭載、モジュラアップリンクモデル、24ポート L3スイッチ Advantage	見積依頼へ
	C9300-48T-E Cisco Catalyst 9300 シリーズ　スタック機能搭載、モジュラアップリンクモデル、48ポート L3スイッチ Essentials	見積依頼へ
	C9300-48T-A Cisco Catalyst 9300 シリーズ　スタック機能搭載、モジュラアップリンクモデル、48ポート L3スイッチ Advantage	見積依頼へ
	C9300L-24T-4G-E Cisco Catalyst 9300 シリーズ　スタック機能搭載、固定アップリンクモデル(1GbE×4)、24ポート L3スイッチ Essentials	見積依頼へ
	C9300L-24T-4G-A Cisco Catalyst 9300 シリーズ　スタック機能搭載、固定アップリンクモデル(1GbE×4)、24ポート L3スイッチ Advantage	見積依頼へ
	C9300X-24Y-A Cisco Catalyst 9300 シリーズ　スタック機能(Stackwise-1T)搭載、モジュラアップリンクモデル、1/10/25GbE(SFP28)×24　L3スイッチ Advantage	見積依頼へ
	C9300-NM-4G Cisco Catalyst 9300 シリーズネットワークモジュール　1GbE SFPモジュールポート×4	見積依頼へ
	C9300-NM-8X Catalyst 9300 シリーズネットワークモジュール　10GE SFP+モジュールポート×8	見積依頼へ

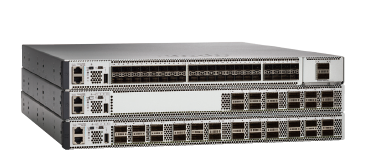

Catalyst9500シリーズ

	C9500-24Y4C-A Cisco Catalyst 9500 シリーズ　StackWise Virtual テクノロジー搭載、40/100GbE(QSFP28)×4(アップリンク)、1/10/25GbE(SFP28)×24 Advantage	見積依頼へ
	C9500-32C-A Cisco Catalyst 9500 シリーズ　StackWise Virtual テクノロジー搭載、40/100GbE(QSFP28)×32 Advantage	見積依頼へ
	C9500-40X-A Cisco Catalyst 9500 シリーズ　StackWise Virtual テクノロジー搭載、1/10GbE(SFP/SFP+)×40 Advantage	見積依頼へ
	C9500-40X-E Cisco Catalyst 9500 シリーズ　StackWise Virtual テクノロジー搭載、1/10GbE(SFP/SFP+)×40 Essentials	見積依頼へ
	C9500-NM-8X Cisco Catalyst 9500 8 x 10GE Network Module	見積依頼へ

Cisco Catalyst9000シリーズラインナップ

最後にCisco Catalyst9000シリーズラインナップを表にまとめました。機種選定の参考にしてみてください。

Catalyst 9200 シリーズ	スタッカブル固定構成型アクセススイッチ（23 モデル）マルチギガビット対応ダウンリンクポート搭載（一部のモデル）無停止型 PoE+ 給電対応ダウンリンクポート搭載（PSE モデル） 10GE SFP+、25GE SFP28、40GE QSFP+ など、ネットワークモジュールによる柔軟なアップリンクポートオプション（Catalyst 9200） Cisco StackWise-80 対応（Catalyst 9200L） Cisco StackWise-160 対応（Catalyst 9200）

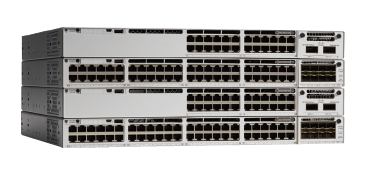

Catalyst 9300 シリーズ	スタッカブル固定構成型アクセススイッチ（30 モデル）マルチギガビット対応ダウンリンクポート搭載（一部のモデル）無停止型 PoE+/UPOE/UPOE+ 給電対応ダウンリンクポート搭載（PSE モデル）マルチギガビット、25GE SFP28、40GE QSFP+ など、ネットワークモジュールによる柔軟なアップリンクポートオプション（Catalyst 9300） Cisco StackPower 対応（Catalyst 9300） Cisco StackWise-320 対応（Catalyst 9300L） Cisco StackWise-480 対応（Catalyst 9300）

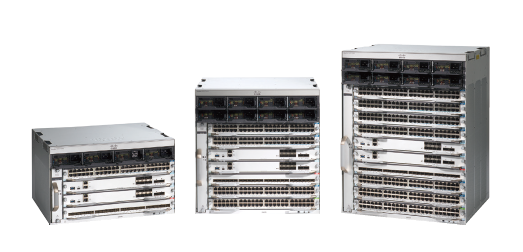

Catalyst 9400 シリーズ	モジュラ型アクセス / コアスイッチ（3 モデル）最大 9 Tbps のスイッチング容量（Cisco Catalyst 9400 Supervisor Engine 1 では最大 1.44 Tbps）スロットあたり最大 480 Gbps の帯域幅（Cisco Catalyst 9400 Supervisor Engine 1XL/1XL-Y では最大 240 Gbps）最大 900 Mpps のスループット最大 384,000 の Flexible NetFlow エントリ無停止型 UPOE 給電、マルチギガビット、10GE SFP+ など、ラインカードによる柔軟なポートオプション最大 384 ポート（Cisco Catalyst 9410R シャーシ）
Catalyst 9500 シリーズ	固定構成型ディストリビューション / コアスイッチ（8 モデル）最大 6.4 Tbps のスイッチング容量（一部のモデル）最大 2 Bpps のスループット（一部のモデル）最大 512,000 の Flexible NetFlow エントリ最大 48 ポートの 25GE SFP28 モジュールスロット搭載（一部のモデル）最大 32 ポートの 100GE QSFP28 モジュールスロット搭載（一部のモデル） 10GE SFP+、40GE QSFP+ など、ネットワークモジュールによる柔軟なアップリンクポートオプション
Catalyst 9600 シリーズ	モジュラ型ディストリビューション / コアスイッチ（1 モデル）最大 25.6 Tbps のスイッチング容量（Cisco Catalyst 9600 Supervisor Engine 1 では最大 9.6 Tbps）スロットあたり最大 6.4 Tbps の帯域幅（Cisco Catalyst 9600 Supervisor Engine 1 では最大 2.4 Tbps）最大 3 Bpps のスループット（Cisco Catalyst 9600 Supervisor Engine 1）最大 294,000 の Flexible NetFlow エントリ 10GE SFP+、25GE SFP28、40GE QSFP+、100GE QSFP28 など、ラインカードによる柔軟なポートオプション最大 192 ポート（Cisco Catalyst 9606R シャーシ）

Tipsに掲載している技術情報において、掲載時点で可能な限り正確な情報を掲載するよう努めていますが、必ずしも正確性を保証するものではありません。掲載された内容によって生じた損害等の一切の責任を負いかねますので、ご了承ください。
レンタルネットワークではレンタルサービスにおいて機器設定、設計、機器の仕様確認などの技術サポートは提供しておりません。
